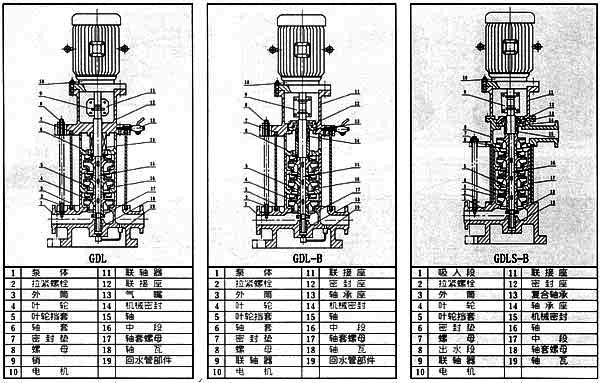

立式多级管道泵图纸

立式多级管道泵图纸

立式多级管道泵图纸

立式多级管道泵图纸

立式多级管道泵图纸

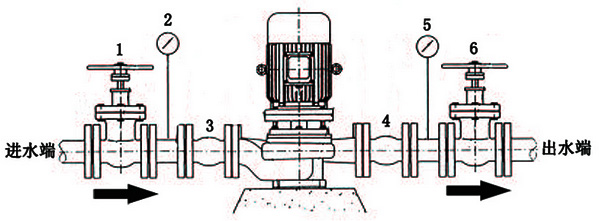

立式多级管道泵安装尺寸

　　立式多级管道泵运行平稳，结构简单、易维护保养、占地面积省等特点，且噪音更低。

适用于输送清水或物理化学特性类似于清水的其他液体。

　　产品特点：

　　高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

　　低噪声：由于采用水冷式电机，取消了电机**端的风叶，SG泵比一般普通管道泵噪音低3～5%。

　　自冷结构：冷却水不仅可冷却电机外壳，而且可冷却电机上下轴承，既改善了轴承工作环境，提高了轴承寿命，也因电机冷却充分而提高了电机效率。

　　免维护结构：水冷电机轴承采用封闭式轴承，免除了轴承日常维护保养之忧。

　　可靠的寿命：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，提高了密封效果。

　　户外使用：防护等级高，可用于户外。

　　工作条件：

　　流量：2～1400m?/h

　　扬程：5～80m

　　介质温度：＜+80℃

　　环境温度：≤+40℃
