GDL多级管道泵结构图
GDL多级管道泵结构图
GDL多级管道泵结构图
GDL多级管道泵是由公司经过多年的研究在原来泵型的基础上结合用户的使用后的反响,引进国外先进技术,研究设计的。立式多级管道泵具有节能、占地面积小、安装方便、性能稳定、运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。能满足高层建筑、深井矿等的给排水及消防设施需要,是各行业冷热水或一般介质、理化性质类似水等液体输送的理想泵型。
GDL型立式多级管道泵使用范围:
立式多级管道泵广泛使用于高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循 环增压及设备配套等。 化工,冶金,能源,食品,医药,造纸,宾馆,城镇给排水,

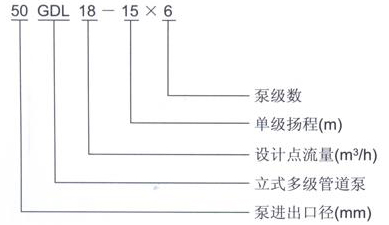

GDL型立式多级管道泵型号意义:

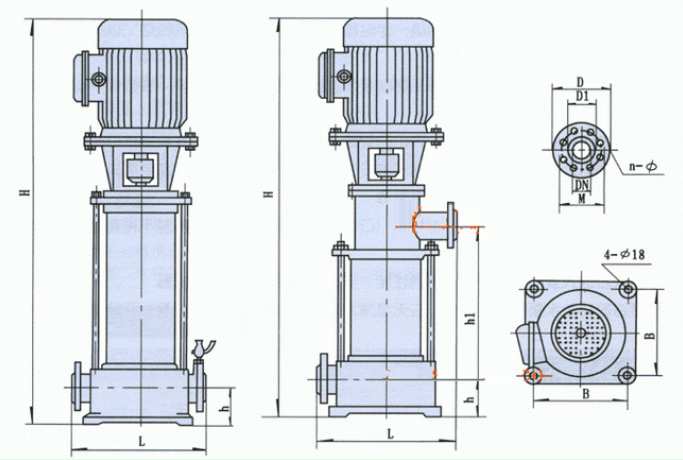

GDL型立式多级管道泵结构图
GDL型立式多级管道泵技术参数
GDL立式多级管道泵使用说明
GDL多级管道泵的使用与维护
发动前预备
用手拔转联轴器,叶轮应无卡磨景象,滚动灵敏;
翻开进口阀门,翻开排气阀使液体充满全部泵腔,然后封闭排气嘴;
如运送热液体时,起动前应预热,升温速度为50℃/h,泵的预热是用所运送液体不断循环来到达, 以使各部位受热均匀;
4.应先用手盘动泵几圈以使润滑水进入机械密封端面;
5.点动电机,断定转向是否准确。
发动与运转
1.全开进口阀门,封闭吐出管路阀门;
2.接通电源,当到达正常转速后,再逐步翻开吐出管路上的阀门,并到所需工况;
3.留意观察仪表读数,查看轴封走漏状况,正常时机械密封走漏为3滴/分,查看电机、轴承处温度≤75℃,假如发现异常状况,应及时处理。
泊车
1.逐步封闭吐出管路阀门,堵截电源;
2.封闭进口阀门;
3.如环境温度低于0℃,应将泵内液体放尽,避免冻裂水泵;
4.如长时间停用,应将泵拆开清洗,包装保管。 GDL立式多级管道泵保护与养护
运转中保护与养护
1.进水管路须高度密封,不能漏水、漏气;
2.制止泵在汽蚀状态下长时间运转;
3.制止泵在大流量工况运转时,电机超电流长时间运转;
4.守时查看泵运转中的电机电流值,尽量使泵在设计工况范围内运转;
5.泵在运转中应有专人看守,避免发生意外;
6.泵每运转500小时应对轴承进行加油;
7.泵进行长时间运转后,因为机械磨损,使机组噪声及振荡时,应泊车查看,必要时可替换易损零件及轴承,机组大修期通常为一年.
机械密封保护与养护
1.机械密封润滑液应清洗无固体颗粒;
2.严禁机械密封在干磨状况下作业;
3.起动前应盘动泵(电机)几圈,避免俄然起动形成机械密封断裂损坏。
