概述:

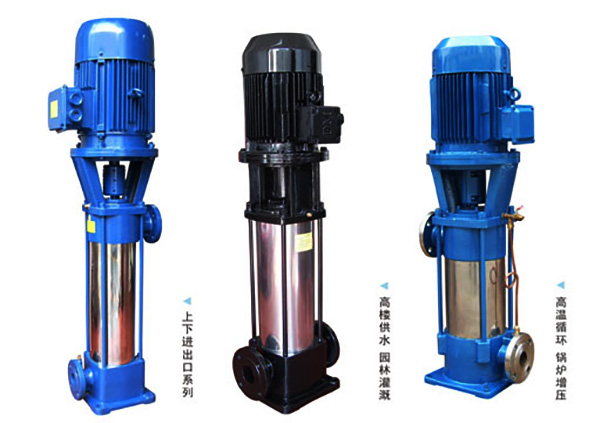

DL型立式单吸多级分段式离心泵,LG型高层建筑给水泵,供输送不含固体颗粒的清水或物理化学性质类似于清水的液体之用。
DL、LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪音低、占地面积小等特点。该泵吸入口位于泵座上、吐出口位于后段上、呈180°水平方向布置,根据具体需要,您也可选择其它三种型式(见DL、LG型外型及安装尺寸图)。
性能范围
流量:Q=3.6-300m?/h
扬程:H=20-300m
主要用途
DL、LG型系列泵适用于工业和城市给排水,高层建筑增压送水,取暖、浴室、锅炉冷暖循环增压,空调制冷系统送水及设备配套等场合。DL、LG型介质温度不超过80℃,DLR型介质温度不超过105℃,根据用户需要、可为您生产介质温度高达150℃的高温型热水泵。
多级离心泵与单级泵相比,其区别在于多级泵有两个以上的叶轮,能分段地多级次地吸水和压水,从而将水扬到很高的位置,扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、城市及工厂供水,农业灌溉用的很少,仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。多级高心泵有立式和卧式两种型式,主要型号有D型、DL型多级离心泵,DW、DWL型小型多级离心泵。
D型多级泵性能范围 流量6.3~720立方米/时,扬程16~600米,进水口径:50、75、100、125、150、200毫米,其中50~125毫米泵型为高转速2950转/分,150~200毫米泵型转速为1480转/分。
结构型式D型多级离心泵为卧式多级(2~12级),叶轮为单吸,泵体为分段式。当首级叶轮为双吸时,用DS表示,当同时规定有两种转速时,低速用DA表示,用于锅炉给水的多级离心泵,用DG表示。
