　　立式立式多级离心泵适用于输送低粘度、非易燃易爆易汽化、不含固体颗粒(＜0.2mm)和纤维的液体：广泛应用于高层建筑给排水厂过滤与输送、管道增压等；冲洗和清洗系统、锅炉给水、冷却水循环、水处理系统等设备配套系统；超滤系统、反渗透系统、蒸馏系统、分离器、游泳池等水处理环境中；农业中的喷灌、滴灌等灌溉系统；食品饮料及消防系统环境中。

　　工作条件

　　稀薄、干净、无腐蚀性、非易燃易爆且不含固体颗粒及纤维的液体

　　所输送介质的密度大于清水时，需配用大功率电机

　　液体的温度范围：0℃—85℃

　　环境温度：+40℃

　　吸程：与泵的NPSH(汽蚀余量)、介质温度、安装位置海平面高度以及进口管路损失等因素相关

　　工作压力：10Bar

　　进口压力：受工作压力限制

　　电机

　　泵配全封闭、风冷、鼠笼式风机;

　　防护等级：IP55

　　绝缘等级：F级

　　标准电压：单相 220一240V/50Hz   三相 380一415V/50Hz

　　单相电机配有内置热过载保护，三相电机必须根据当地规定接电机启动器

　　性能特点：

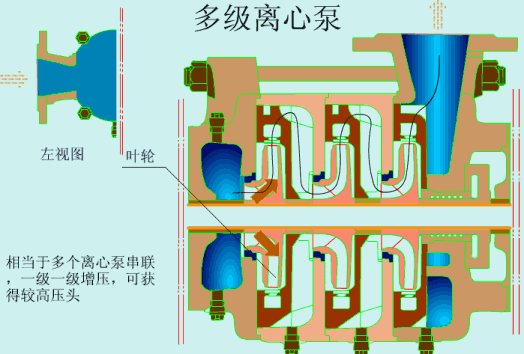

　　立式多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。多级高心泵有立式和卧式两种型式立式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。立式多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

　　由于其本身的特殊性，与单级离心泵相比，立式多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。往往是人们在一些细节上的疏忽或者考虑不周，使得立式多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。
