管道泵怎么安装？

　　管道泵的正确安装才能正常工作，关于管道泵如何正确安装，下面通过文章为你介绍。

　　管道泵是进出水口都位于同于直线、进出水口大小和高度相同，电机和叶轮可拆除的立式离心泵，故又名管道式离心泵。管道泵因为进出水口大小和高度相同，相对安装比较简单，维护不用拆除管路等系列优点而被广泛用于建筑和工业生产领域。

　　管道泵分为两种：立式单级管道泵和立式多级管道泵，安装示意图和安装管阀附件都一样。

一、立式单级管道泵安装图

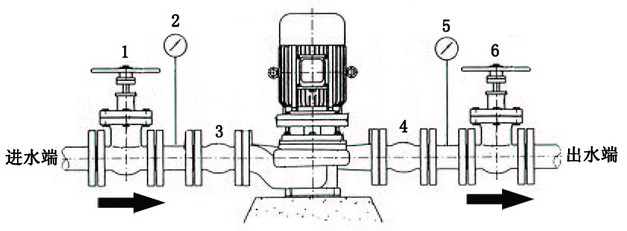

立式单级管道泵安装图

立式单级管道泵安装图

　　安装附件：1、6为进出水闸阀，2、5为指针压力表，3、4为进出水软接，如果管道泵需要自动运行，需要在泵的出水口安装压力传感器(配合水泵自动控制柜)和单向阀。需要注意的是：比较小的立式单级管道泵可以卧式安装，太大的不能，防止转子太重偏心运行。

二、立式多级管道泵安装图

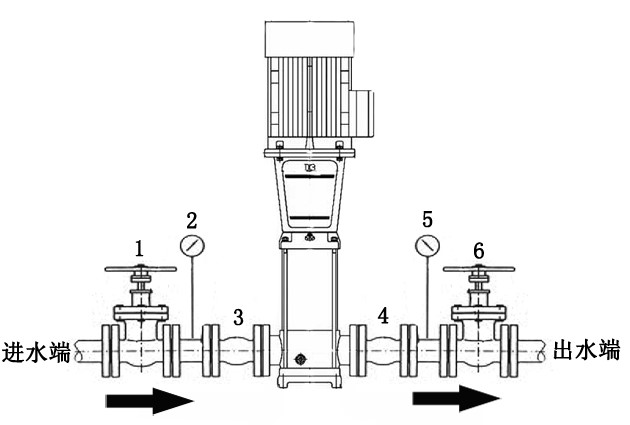

立式多级管道泵安装图

立式多级管道泵安装图

　　安装附件：1、6为进出水闸阀，2、5为指针压力表，3、4为进出水软接，如果管道泵需要自动运行，需要在泵的出水口安装压力传感器(配合水泵自动控制柜)和单向阀。
